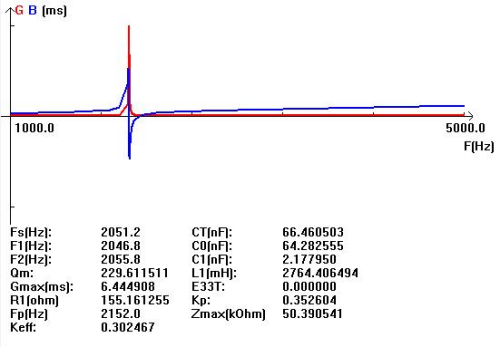

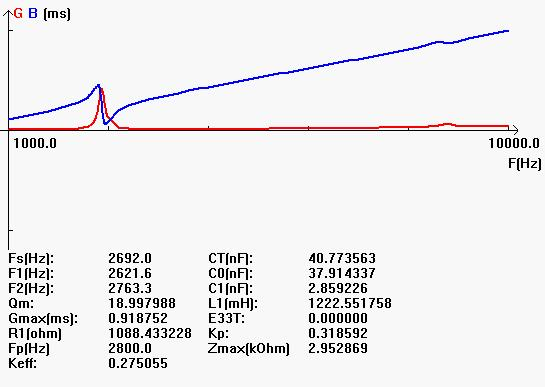

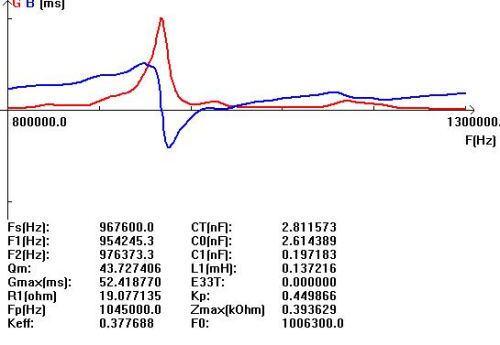

在超聲波技術廣泛應用于工業檢測、醫療成像、清洗加工等領域的今天，超聲波換能器作為核心部件，其性能的精準評估至關重要。導納曲線圖便是工程師用于深入分析換能器電氣特性、診斷其工作狀態的一項關鍵工具。圖中清晰可見的紅、藍兩條曲線，并非隨意繪制，它們各自承載著特定的物理意義，共同構成了解讀換能器性能的“密碼”。

　　紅色曲線代表電導(G)，它直觀反映了換能器在工作頻率范圍內將電能轉換為機械能(聲能)并有效耗散出去的能力。電導值的大小與換能器的機械振動損耗、聲輻射效率以及內部材料的阻尼特性密切相關。在導納曲線中，電導峰值通常對應著換能器的諧振頻率點，此時能量轉換效率最高。

　　藍色曲線則代表電納(B)，它描述了換能器在電能與機械能轉換過程中，儲能元件(如壓電陶瓷本身的電容效應以及機械振動系統的慣性)所表現出的特性。電納曲線反映了系統的電抗性質，其變化趨勢揭示了換能器動態阻抗中儲能部分隨頻率變化的規律。

　　將紅、藍兩條曲線結合分析，便能全面評估換能器的綜合性能。通過觀察曲線的形狀、峰值點的頻率、曲線的尖銳程度(與機械品質因數Qm相關)以及電導與電納的相互關系，工程師可以判斷換能器的諧振頻率、反諧振頻率、有效機電耦合系數以及工作帶寬等關鍵指標。例如，一個健康、高效的換能器，其導納曲線通常呈現清晰、對稱的圓環形狀(導納圓圖)，電導與電納曲線隨頻率變化規律明確。

　　在實際應用中，定期測量和分析導納曲線，可以幫助用戶及時發現換能器可能出現的性能退化、膠層老化、壓電片開裂或阻抗失配等問題，從而進行預防性維護或調整驅動電路，確保整個超聲波系統始終運行在最佳狀態，提升工藝穩定性和設備可靠性。

　　因此，深入理解導納曲線中紅藍雙線的含義，不僅是進行專業性能評估的基礎，更是實現超聲波換能器精準應用、發揮其最大效能的重要一環。
