醫院生活污水的合規排放是環保監管的重點之一。近日，我司完成一家醫院污水排放口流量監測的方案設計。該院生活污水經化糞池沉淀后，通過地溝內一根DN160的PVC管道自然流淌至市政污水主管網。管道處于不滿管狀態，需對排放流量實施連續、精確監測。經現場勘察與技術研討，確定采用大禹電子分體式超聲波明渠流量計搭配304不銹鋼巴歇爾槽的方案。但由于現有地溝及管道條件不滿足巴歇爾槽的安裝標準，需進行必要的土建改動，方可實現可靠測量。

　　為什么選擇“超聲波明渠流量計+巴歇爾槽”組合?

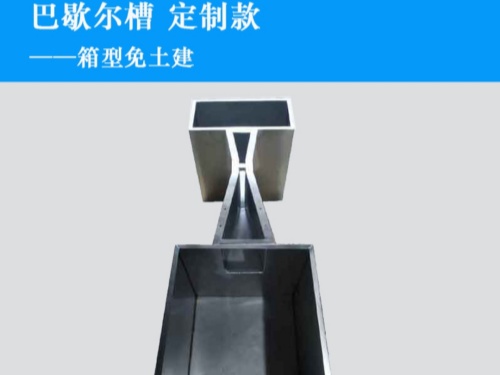

　　對于不滿管的重力流管道，直接使用管道流量計(如電磁或超聲波多普勒)受限于水流形態、淤積及安裝空間，往往誤差較大。巴歇爾槽是一種標準量水槽，其縮頸結構能迫使水流形成穩定、有規律的臨界流狀態。通過測量槽內特定位置的液位高度，依據巴歇爾槽的液位-流量換算公式，即可獲得高精度的瞬時流量與累計流量。搭配分體式超聲波液位計(探頭安裝在槽體上方非接觸測量)，具有無堵塞、耐腐蝕、維護量低等優勢。整套系統尤其適合醫院污水這類含少量懸浮物的生活污水排放場景。

　　現場工況的主要不滿足項

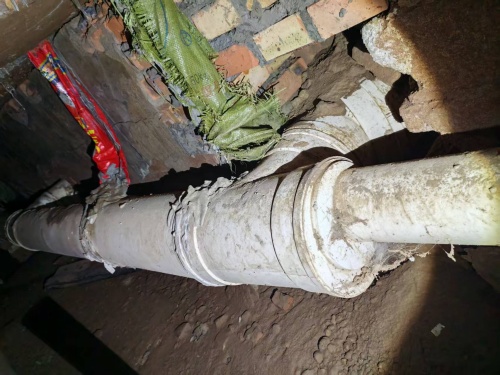

　　在客戶現場，化糞池出口已連接DN160 PVC管道，埋設于室內地溝中，管道直接接入市政井。巴歇爾槽安裝需滿足以下基本條件：上游需有足夠長度的平直段(通常為5倍槽寬)，以保證水流平順進入;槽體需水平放置且與上下游渠道對中;槽下游需保證自由出流或非淹沒狀態。而客戶原有管道及地溝空間狹窄、無平直段、進出水高度不匹配，直接接入巴歇爾槽將導致水流不穩、淹沒出流或側漏，流量數據不可信。

　　土建改動方案

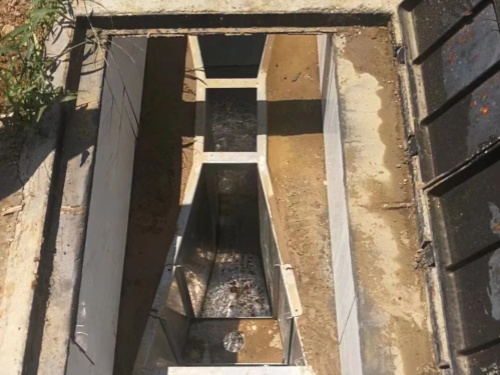

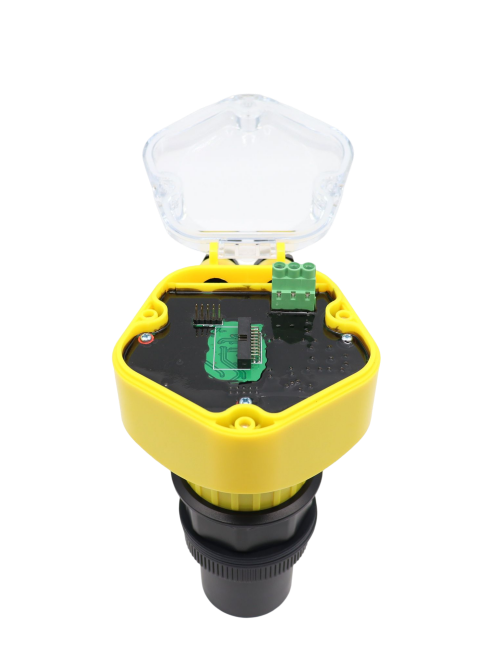

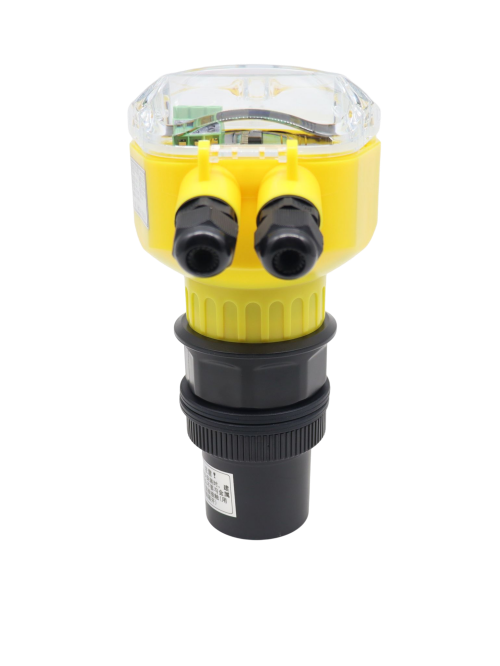

　　經雙方技術人員現場測量與溝通，確定對原有PVC管道及地溝實施改造：①截?cái)嘣泄艿肋m當位置，在化糞池出口與市政井之間重新砌筑或安裝混凝土/不銹鋼材質的明渠段;②按照所選巴歇爾槽型號(例如槽號2或3，適用流量范圍約2～200m3/h)的技術圖紙，澆筑槽體基礎，保證水平及標高;③槽體上游設置至少1米以上的平直導流段，下游設置出流消能段;④將分體式超聲波液位計探頭架設在巴歇爾槽規定測量點正上方，通過引線連接至壁掛式儀表主機，輸出4-20mA或RS485信號至環保監測平臺。該土建改造屬于一次性投入，完成后可實現長期穩定、免維護的流量監測。

　　實施效果

　　改造安裝后，分體式超聲波明渠流量計在不滿管、低流速條件下仍能穩定輸出實時流量數據，誤差可控制在±3%以內，滿足環保部門對醫院污水排放的監管要求。客戶目前已正常投運，數據上傳當?shù)丨h(huán)保平臺。

　　大禹電子可提供從現場勘察、槽體選型、土建指導到儀表調試的全流程服務。歡迎有類似排水監測需求的單位來電咨詢。
