在明渠流量監測中，水流速度過快、流態紊亂是影響測量精度的主要因素之一。尤其是當渠道寬度僅為0.72米、水流較急時，直接使用超聲波明渠流量計搭配巴歇爾槽進行計量，常因上游紊流導致槽內水位波動劇烈、非穩定流現象突出，最終使流量數據偏離真實值。針對這一特殊工況，大禹電子提出一套切實可行的解決方案——超聲波明渠流量計 + 4號玻璃鋼巴歇爾槽 + 玻璃鋼穩流板，通過在上游科學布設穩流裝置，實現“穩流后再計量”，確保數據準確可靠。

　　問題溯源：急流為何影響精度?

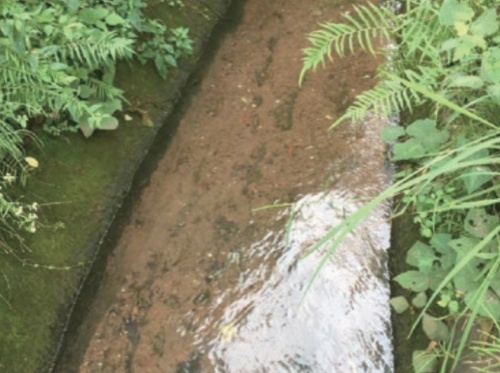

　　巴歇爾槽依靠喉道收縮產生臨界流，通過測量上游特定點的水位換算流量。該計算方法的前提是槽上游來流應保持平穩、均勻、低紊流度。當渠道內水流速度較快、流態呈急流甚至出現表面波浪和橫向環流時，超聲波水位探頭采集的水位值會因水面劇烈波動而產生±厘米級的隨機誤差，進而放大為流量偏差。因此，對于急流渠道，必須在巴歇爾槽前采取有效的整流措施。

　　方案核心：穩流板+巴歇爾槽協同設計

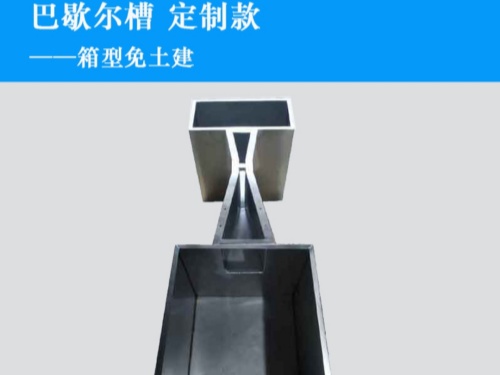

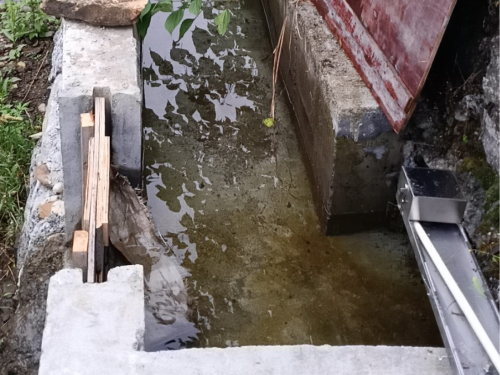

　　本方案選用4號玻璃鋼巴歇爾槽，其喉道尺寸與0.72米渠道寬度匹配良好，量程可覆蓋客戶的預期流量范圍。在巴歇爾槽上游3~5米處，安裝玻璃鋼材質的穩流板。穩流板垂直或傾斜插置于渠道中，通過物理阻隔和導流作用，打散大尺度漩渦、破碎表面波浪、重新分布流速剖面，使水流在經過穩流板后逐步恢復為均勻、平緩的層流或緩流態，再平穩地進入巴歇爾槽進行水位-流量換算。

　　玻璃鋼穩流板具有耐腐蝕、重量輕、易安裝等特點，其表面光滑且可依據渠道形狀定制開孔率，既能有效整流，又不會引起顯著水頭損失。在急流條件下，穩流板后方會形成一段長度約1~2米的平穩過渡區，這為上游測量斷面提供了理想的流場條件。

　　實施效果：保障超聲波液位測量的穩定性

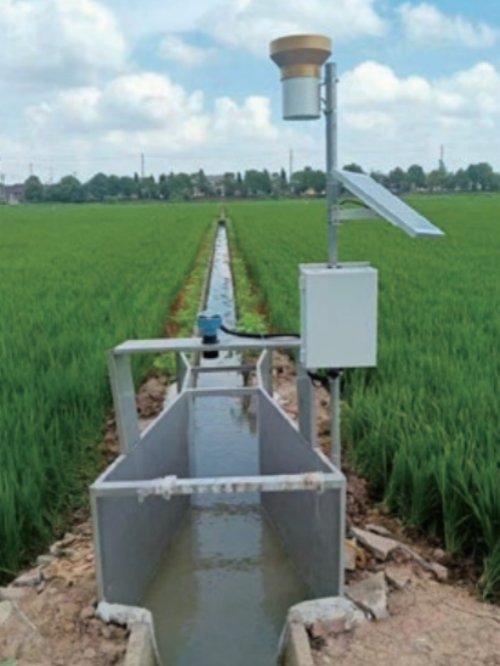

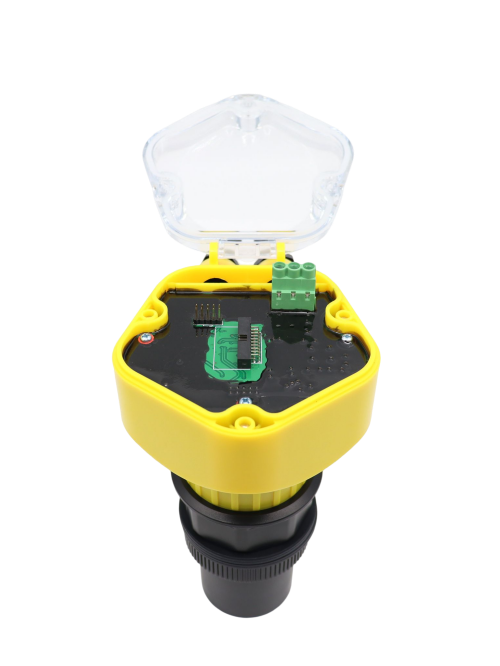

　　當水流以平穩狀態進入巴歇爾槽后，超聲波流量計測得的上游水位值不再受隨機波動干擾，重復性顯著提升。整套系統安裝后，現場只需完成常規水位-流量率定，即可獲得滿足規范要求的計量精度，且長期運行穩定可靠。這一方案尤其適用于農業灌區、小型河道、工業排水渠及污水處理廠進水口等存在急流風險的明渠場景。

　　大禹電子始終致力于為用戶提供“場景適配、安裝簡便、數據可靠”的明渠流量監測方案。如果您也面臨急流或紊流條件下的測流精度問題，不妨嘗試穩流板+巴歇爾槽+超聲波流量計的黃金組合。
