地下天然氣儲儲氣罐液位測量：為什么不建議再用超聲波，而更適合雷達?

　　不少現場工程師第一反應會用超聲波液位方案——看起來結構簡單、成本也低;但在地下天然氣儲氣罐這類場景，往往會卡在兩個硬約束上：罐體承壓/密閉帶來的安全要求，以及既有開孔(法蘭接管)尺寸與密封方式很難為超聲探頭“讓步”。超聲波依賴聲波在空氣中傳播，罐內壓力、氣體組分與溫度分層變化會影響聲速穩定性，且超聲換能器對工作面壓力與密封結構更敏感;一旦要在承壓罐上追加或擴大開孔、做外置耦合結構，反而把風險與工程量一起抬高。

　　因此，我們把思路轉向更符合密閉承壓工況的雷達液位計方案：電磁波傳播不靠“氣體傳聲”，對罐內壓力與多數烴類蒸氣空間的適應范圍更寬;測量鏈路更干凈，也更利于把儀表集成進現有接管/法蘭體系里管理。

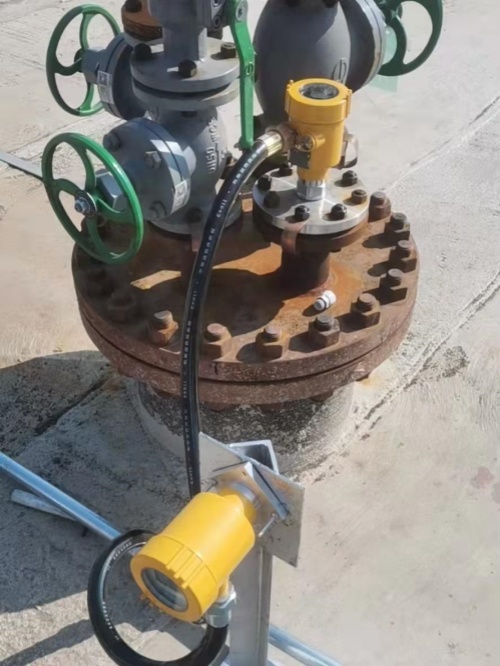

　　針對該項目需求(量程約12 m、地下罐、開孔與承壓約束明顯)，我們更傾向“頂裝法蘭式雷達”思路：

　　?優先評估高頻(如26 GHz/80 GHz)小波束角非接觸雷達，更容易在有限接管口徑內避免罐壁、加強筋等產生虛假回波;

　　?若罐內液面波動/進流擾動明顯，或介電特性偏弱，可考慮導波雷達(GWR)沿探桿/纜做“信號受控傳播”，減少液面狀態對回波質量的沖擊。

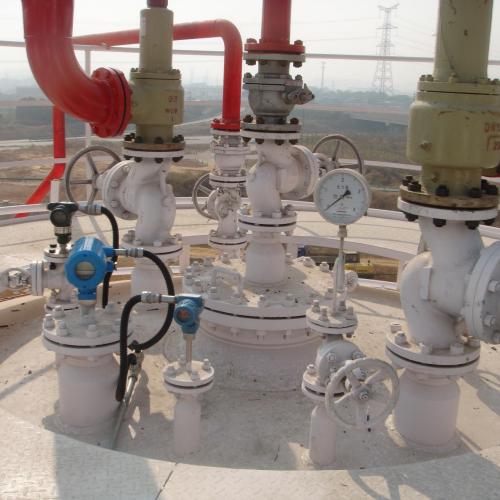

　　再配套天然氣場所對應的防爆/密封等級、耐候外殼與合適過程連接(法蘭或螺紋按罐體現狀收斂)，通常就能在不破壞原有安全邊界的前提下，把連續液位信號穩穩交給站控(4–20 mA / RS485等)。

　　大禹電子始終堅持以專業技術攻克復雜工況。無論是應對高壓、防爆，還是解決狹小空間的安裝難題，我們都能為您提供精準、安全、可靠的液位監測利器，為安全保駕護航。
